压力变送器如何接线?

时间:2022-11-24     作者:淄博控创电子技术有限公司【原创】

  压力变送器是一种接受压力变量,在传感器转换后将压力变量按一定比例转换为标准输出信号的仪器。变送器的输出信号传输到中控室进行压力指示、记录或控制。下面的控创的小编将向大家介绍一下压力变送器如何接线以及接线方法。

  1.压力变送器如何接线

  压力传感器会有E+S+S-GNDVCC等E+一般只有传感器电源的正极,GND为负极,S+S-代表传感器信号输入的正负。相应颜色线的定义可以根据定义接入压力变送器。

  方法一:三线系统:两个传输信号,另一个提供电源。三线系统是电源正极使用一条线,信号正极使用一条线,电源负极和信用负极共用一条线。大多数电源电压都是DC24V,输出信号为DC4-20mA。对于DCS三线系统属于有源信号。

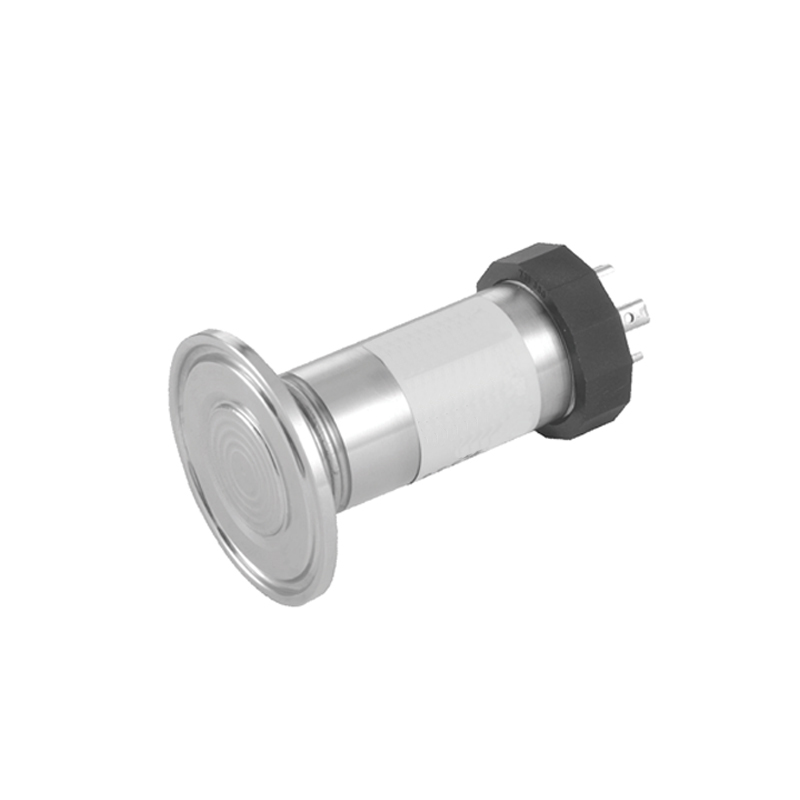

压力变送器如何接线?

  方法二:两线制:直流电源(DC24V)通过两根线向现场变换器供电,同时两根线为输出信号(4~20mA)传输线DCS这两行系统属于无源信号。

  方法三:四线制:两条电源线、两条信号线,一般用于功率较大的仪表设备,如电磁流量计等。DCS此信号为有源信号。

  方法五:压力变送器电源接线,变送器电源分为交流和直流,交流分为220V和110V直流分为固定电压和宽电压,固定电压如5V10V12V24V等固定电压等电压选择电源时,必须按标称电压选择电源。宽电压如3-366等V5-24V等等这样的标称,电源选择在这个范围内,接线时注意电压等级,直流电源的正负极不要接错。

  方法六:压力变送器激励端(传感器信号输入端)接线,一般压力传感器都有E+S+S-GNDVCC等E+一般只有传感器电源的正极,GND为负极,S+S-代表传感器信号输入的正负。传感器购买时,有相应颜色线的定义,可以根据定义接入变送器。

  方法七:一般变送器分为二线制和三线制,二线制一端为电源,如5V,另一端为0-5V输出,接入二次设备0-5V可采用三线制,两线为电源线,另一线为模拟输出。

  方法八:压力变送器信号输出端接线一般分为0-5v4-20mA0-10V,一般会有一个公共标号GND或者COM,根据二次设备类型选择0-5v4-20mA0-10V其中一个,另一个选择是公共端,将两条跟线连接到二次设备。
